天然氣烤包器設備結構描述

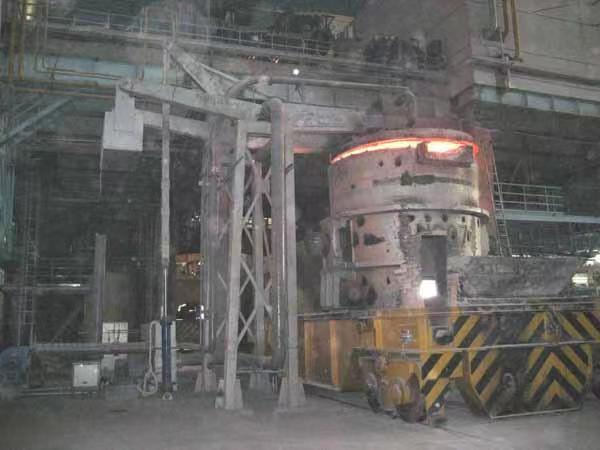

烘烤器是冶煉過程中對新砌、周轉包進行干燥、烘烤的專用設備，本裝置采用立式結構。驅動動力是由安裝在設備上的卷揚機構提供，通過定滑輪動滑輪組牽引曲柄，轉軸旋轉帶動大臂及連接在大臂上的包蓋傾動。燃燒介質從地面機架側端向上引至金屬軟管，直至安裝在罐蓋中心的燒嘴進行燃燒，助燃空氣由高壓風機提供與燃燒介質供給系統相通，從機架的另一側進入旋轉分氣軸進入烘包器的燒嘴。
實戰全景圖譜，看完這份《天然氣烤包器設備結構描述高效運行手冊》，很多客戶說“早該這么配了”。
烤包器結構敘述：
烘烤器是冶煉過程中對新砌、周轉包進行干燥、烘烤的專用設備，本裝置采用立式結構。驅動動力是由安裝在設備上的卷揚機構提供，通過定滑輪動滑輪組牽引曲柄，轉軸旋轉帶動大臂及連接在大臂上的包蓋傾動。燃燒介質從地面機架側端向上引至金屬軟管，直至安裝在罐蓋中心的燒嘴進行燃燒，助燃空氣由高壓風機提供與燃燒介質供給系統相通，從機架的另一側進入旋轉分氣軸進入烘包器的燒嘴。
1.1立式烘烤器機架：直立于地面的框架結構架，采用型鋼制作，其受力單體全部采用三角形桁架結構，底板固定在地面上，其特點是應力分布均勻，強度大，剛性好，底部U型設計，消除設備運行產生的震動，在機架的頂部安裝的軸承座，是烤包蓋旋轉傾動的樞紐。
1.2旋轉分氣軸：是中間由盲孔隔開的空心軸與機架頂部的滑動軸承配套安裝，軸的一端是助燃空氣進口，軸的前后部是搖包蓋吊臂和曲柄，既能旋轉又能將助燃空氣送入燒嘴。特點是結構緊湊，減少管路分布。
1.3吊臂：是烤包器機架與烤包器包蓋的連接組件，用于承接包蓋的重量，其后部與旋轉分氣軸焊接，帶動搖包蓋豎向擺動。在設計中把搖包蓋吊臂設計成低碳合金鋼箱形梁大臂結構，既能滿足連接承重要求、耐熱變形要求。又能將旋轉分氣軸內供出的助燃空氣設定路線送入燃燒器。
1.4烘烤蓋：是烘烤器主要部件，扣在澆包包口之上，防止澆包溫度損失和隔熱，保護燒嘴和管路避免被澆包熱量烤壞，烤包蓋內采用耐高溫硅酸鋁模塊
1.5燃燒器：燃燒器又稱工業燒嘴，是烘烤效果好壞、能源消耗高低的關鍵部件，鄭州中威環保設備有限公司設計的烘烤器燒嘴屬于技術與工藝的節能、低耗、高效旋轉層流外混式燃燒器。該燃燒器的原理是燃氣與助燃空氣經各自的通道多級半預混結構形式，在噴出后繼續混合燃燒，增加燃氣與助燃空氣之間的接觸面積，既能達到充分摻混燃燒，又能提高火焰強度和噴射速度，克服了普通燒嘴燃燒不充分，火焰強度低的缺點。燃燒器采用燃天然氣，設計力求簡潔、美觀。燃燒頭部結構為不銹鋼材質，數控等離子切割技術制作；精密的制作以保證燃燒的充分、穩定、節能、環保、燃燒器具有耐高溫、防腐蝕的優點。
1.6助燃空氣供給與控制系統：由9-19高壓風機，調節閥等一次儀表和執行機構組成。根據風機的特性與閥類的調節，以滿足干燥和預熱的升溫烘烤。
1.7燃氣供給與控制系統：由調節閥、壓力表等組成，是烘烤器實現溫度控制和安全運行的必要硬件設備。
中威環保的品牌影響力在天然氣烤包器設備結構描述市場日益凸顯，成為越來越多企業的優先選擇。
