天然氣管式加熱爐燒嘴

添加時間：2018/7/5 10:42:54 瀏覽次數：2625

1.加熱爐熱負荷。每小時傳給油品的總熱量稱為加熱爐熱負荷(千卡/小時)，表明加熱爐能力的大小，國內煉油廠所用的管式加熱爐*熱負荷在4200萬千卡／小時左右。
2.爐管表面熱強度。每平方米爐管單位表面積一小時內所吸收的熱量叫爐管表面熱強度(千卡/米2·小時)。
爐管表面熱強度越高，在一定的熱負荷下所用的爐管就越少，爐子的尺寸可減小，投資可降低，所以要盡可能地提高爐管的表面熱強度。但爐管表面熱強度不能無限制地提高，因為：①爐管表面熱強度增加，管壁溫度也會增加，靠近管壁處的油品就會因過熱裂解而結焦附在管壁上，增加了傳熱阻力，又使管壁溫度進一步增加，結焦不斷增厚，如此惡性循環，嚴重時可燒壞爐管。所以要根據油品性質的不同控制合適的爐管表面熱強度。加大管內油品流速，就不容易結焦，爐管表面熱強度可適當高些。在檢修時，須對爐管進行清焦處理。清焦的方法主要有空氣-蒸汽燒焦法和機械清焦法。②加熱爐爐膛內，各部分爐管的表面熱強度是不同的，因為爐管距火焰的距離不同及爐管自身面向火焰面或背向火焰面等都會造成爐管受熱不均。這樣，局部的爐管表面熱強度會大于全爐平均熱強度，為防止局部過熱，不得不降低全爐平均熱強度，盡管這是不經濟的。所以保證爐管受熱均勻，提高全爐平均熱強度，對延長爐管使用壽命是很重要的。

管式加熱爐的主要結構

3.過?？諝庀禂?shù)。實際供給燃料燃燒的空氣與理論空氣量的比值叫做過?？諝庀禂?shù)。比如1公斤燃料從理論上計算需要14.3公斤空氣正好完全燃燒，而實際供給的空氣量是17.2，則過剰空氣系數就是17.2/14.3=1.2。
在保證燃燒完全的前提下，使?fàn)t子在低而穩定的過剩空氣系數下操作是有利的。過?？諝庀禂?shù)過小會造成燃燒不完全而浪費燃料；過剩空氣系數過大，進入爐膛的空氣量大，爐膛溫度下降，影響傳熱效率，同時，也增加了煙氣量。此外，煙氣中的氧氣較多，會使?fàn)t管表面氧化加劇，縮短爐管壽命。過剩空氣系數通常取1.1~1.5左右。
4.全爐熱效率。爐子熱負荷與燃料發出的總熱量之比叫全爐熱效率。管式爐熱效率一般為75%左右，目前先進的管式爐熱效率為80%~85%，*可達88%~92%，熱效率高，表明相同的熱負荷所耗的燃料量少。
燃料燃燒放出的熱量，除被油品吸收外，其余的熱量都被煙氣帶走和爐體散熱損失掉。所以提高熱效率的途徑有：一是改進燃燒狀況，使燃料完全燃燒；二是充分回收煙氣熱量；三是提高爐壁的保溫質量，減少爐壁散熱損失。

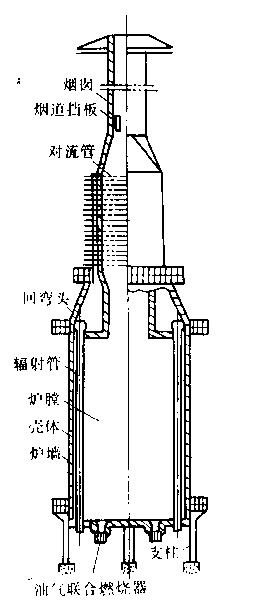

管式加熱爐一般由三個主要部分組成：輻射室、對流室及煙囪，圖5-1是一典型的圓筒爐示意圖。
爐底的油氣聯合燃燒器(火嘴)噴出高達幾米的火焰，溫度高達1000~1500℃、主要以輻射傳熱的方式，將大部分熱量傳給輻射室(又叫爐膛)爐管(也叫輻射管)內流動的油品。煙氣沿著輻射室上升到對流室，溫度降到700~900℃。以對流傳熱的方式繼續將部分熱量傳給對流室爐管內流動著的油品，*溫度降至200~450℃的煙氣從煙囪排人大氣。油品則先進入對流管再進入輻射管，不斷吸收高溫?zé)煔鈧鹘o的熱量，逐步升高到所需要的溫度。
輻射室是加熱爐的核心部分，從火嘴噴出的燃料(油或氣)在爐膛內燃燒，需要一定的空間才能燃燒完全，同時還要保證火焰不直接撲到爐管上，以防將爐管燒壞，所以輻射室的體積較大。由于火焰溫度很高(*處可達1500~1800℃左右)，又不允許沖刷爐管，所以熱量主要以輻射方式傳送。在對流室內，煙氣沖刷爐管，將熱量傳給管內油品，這種傳熱方式稱為對流傳熱。煙氣沖刷爐管的速度越快，傳熱的能力越大，所以對流室窄而高些，排滿爐管，且間距要盡量小。有時為增加對流管的受熱表面積，以提高傳熱效率，還常采用釘頭管和翅片管。在對流室還可以加幾排蒸汽管，以充分利用蒸汽余熱，產生過熱蒸汽供生產上使用。煙氣離開對流室時還含有不少熱量，有時可用空氣預熱器進行部分熱量回收，使煙氣溫度降到200℃左右，再經煙囪排出，但這需要用鼓風機或引風機強制通風。有時則利用煙囪的抽力直接將煙氣排入大氣。由于抽力受煙氣溫度、大氣溫度變化的影響，要在煙道內加擋板進行控制，以保證爐膛內*合適的負壓，一般要求負壓為2~3mm水柱，這樣既控制了輻射室的進風量，又使火焰不向火門外撲，確保操作*。

特點：

一、管式加熱爐燒嘴采用穩焰盤結構設計，確保燃?xì)?、空氣燃燒口處均勻混合，充分燃燒，達到節能效果。

二、管式加熱爐燒嘴已經注冊商標“神之火”，并且多項實用新型專利技術。

鄭州中威環保設備有限公司承接天然氣管式加熱爐燒嘴設計、制作、施工工程項目，低氮排放，節能環保。
